Prawidłowe podłączenie czopucha do komina wymaga zachowania dylatacji, właściwego spadku i krótkiej, możliwie prostej trasy. Nie należy sztywno łączyć stalowej rury z ceramicznym trójnikiem ani kierować spływającej sadzy i wody bezpośrednio do urządzenia grzewczego. Więcej zasad montażu znajdziesz poniżej.
Najważniejsze informacje:
- wlot do komina zwykle planuje się około 1,8–2,0 m nad gotową posadzką,
- czopuch powinien być krótki i mieć jak najmniej załamań,
- odcinek poziomy wykonuje się ze spadkiem co najmniej 5% w kierunku kotła,
- między stalą a ceramiką trzeba pozostawić dylatację,
- przyłącze powinien ocenić kominiarz z wymaganymi uprawnieniami.
- sztywne połączenie stalowego czopucha z ceramicznym trójnikiem,
- zamurowanie króćca bez szczeliny dylatacyjnej,
- zastosowanie zbyt długiego lub wielokrotnie załamanego przyłącza,
- brak wyczystki albo skierowanie skroplin do kominka,
- podłączenie urządzenia do wspólnego przewodu bez wymaganej zgody technicznej,
- rozpalanie przed zakończeniem montażu i odbiorem kominiarskim.
- Wlot do komina zaplanuj zwykle 1,8–2,0 m nad gotową posadzką.
- Zachowaj około 50 cm odstępu od stropu.
- Wykonaj dylatację między stalą a ceramiką.
- Nie kieruj deszczu, sadzy i skroplin bezpośrednio do kominka.
- Przed uruchomieniem zleć kontrolę osobie z uprawnieniami kominiarskimi.
Jak zaplanować wysokość wlotu do komina?
Wysokość króćca przyłączeniowego warto ustalić po wyznaczeniu poziomu gotowej posadzki, czyli po uwzględnieniu wszystkich warstw podłogi. W praktyce wlot do przewodu dymowego często znajduje się na wysokości około 1,8–2,0 m.
Takie położenie ułatwia podłączenie większego kominka lub kotła. Krótszy odcinek rury można później przedłużyć, natomiast zbyt nisko umieszczonego trójnika nie da się łatwo przesunąć bez ingerencji w komin.
Nie należy jednak montować wlotu tuż pod stropem. Warto zachować około 50 cm odstępu, aby ograniczyć wpływ wysokiej temperatury na strop i zapewnić przestrzeń potrzebną do prawidłowego wykonania izolacji.

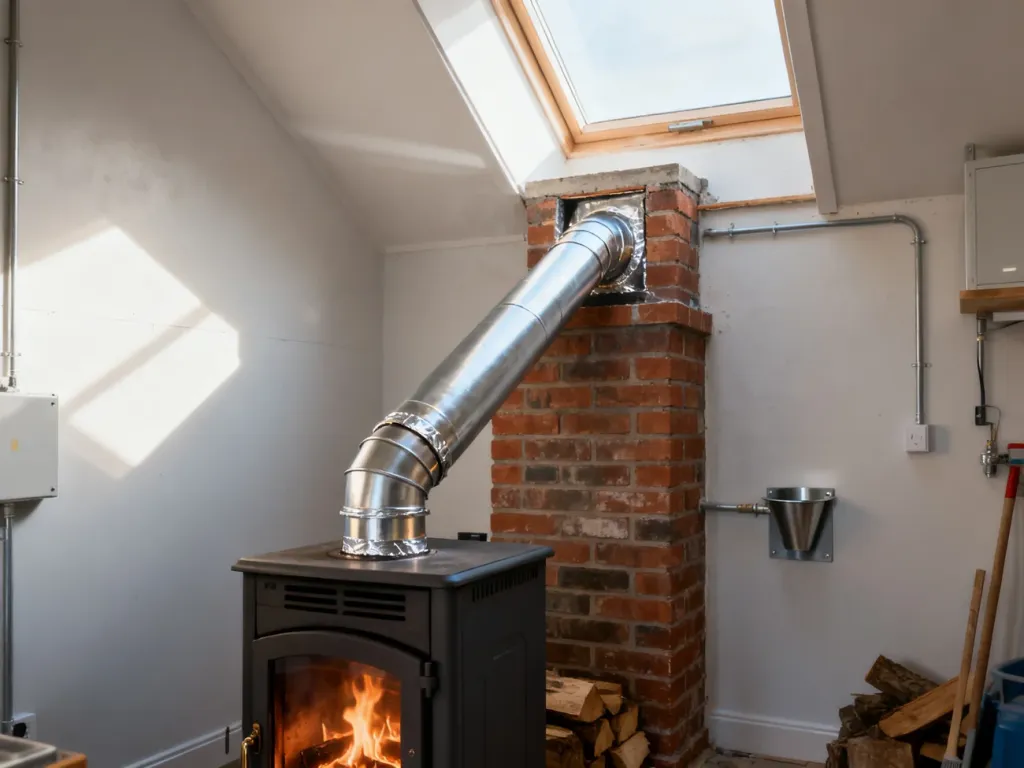

Jak poprowadzić czopuch między urządzeniem a kominem?
Czopuch powinien mieć możliwie prosty przebieg. Każde kolano, zwężenie i niepotrzebny odcinek poziomy zwiększają opory przepływu spalin, utrudniają czyszczenie oraz mogą pogarszać ciąg kominowy.
Przyłącze należy prowadzić najkrótszą drogą od króćca urządzenia do trójnika spalin. Przepisy techniczne wskazują również, że długość czopucha nie powinna przekraczać 25% wysokości komina.
Jeżeli wylot spalin z kotła jest skierowany pionowo, należy zastosować pionowy odcinek czopucha o długości co najmniej 22 cm. Odcinek poziomy powinien mieć spadek minimum 5% w kierunku kotła, aby ograniczyć zaleganie skroplin i zanieczyszczeń w przewodzie.
Czopuch powinien być krótki, mieć niewiele załamań i być prowadzony ze spadkiem w stronę urządzenia, gdy jego przebieg obejmuje odcinek poziomy.
Odsunięcie kominka od komina o kilka metrów zwykle nie jest dobrym rozwiązaniem. Długi czopuch wymaga dodatkowych podpór, może nagrzewać pomieszczenie, komplikuje zabudowę i zwiększa ryzyko problemów z ciągiem.
Dlaczego trzeba wykonać dylatację?
Stalowy czopuch i ceramiczny trójnik spalin rozszerzają się pod wpływem temperatury w różnym stopniu. Wprowadzenie stalowej rury na sztywno do ceramiki może wywołać naprężenia, a w konsekwencji doprowadzić do pęknięcia trójnika.
Połączenie powinno mieć szczelinę kompensującą rozszerzalność cieplną. Do jej wykonania stosuje się materiały odporne na wysoką temperaturę, na przykład sznur ceramiczny przewidziany do tego rodzaju instalacji.
Nie należy wypełniać szczeliny zwykłą zaprawą cementową ani sztywno zamurowywać stalowej rury. Takie rozwiązanie nie przejmuje ruchów termicznych i może uszkodzić element ceramiczny.
Jak wykończyć trójnik spalin?
Trójnik nie powinien być otynkowany bezpośrednio i sztywno. Wokół króćca należy zastosować płytę czołową z wełny mineralnej dostarczoną z systemem kominowym albo materiał o właściwościach określonych przez producenta.
Płytę docina się nieco większą od otworu, a podczas tynkowania pozostawia się dookoła króćca szczelinę dylatacyjną o szerokości około 3 mm. Pozwala to ograniczyć przenoszenie naprężeń na warstwę tynku i ceramiczny trójnik.
Czy rurę można skierować do góry?
Rozwiązanie, w którym czopuch prowadzi bezpośrednio od kominka do góry i jednocześnie ma pełnić funkcję wyczystki, budzi poważne zastrzeżenia eksploatacyjne. Nawet prawidłowo zabezpieczony wylot komina może przepuszczać niewielkie ilości deszczu, śniegu oraz wilgoci zawartej w spalinach.
Jeżeli woda i sadza spływają bezpośrednio do kominka, mogą zabrudzić pomieszczenie oraz doprowadzić do uszkodzenia wkładu. Zimna woda opadowa może także wywołać szok termiczny podczas palenia, a zamarzająca wilgoć może rozsadzić elementy urządzenia w okresie postoju.
Wyczyść i kontroluj przewód przez przeznaczoną do tego wyczystkę. Nie należy traktować kominka jako miejsca odbioru skroplin lub sadzy z całego przewodu kominowego.
Jak dobrać przekrój przewodu dymowego?
Kominek, kocioł na paliwo stałe oraz urządzenie z otwartym paleniskiem powinny być podłączone do własnego, samodzielnego przewodu dymowego. Nie wolno łączyć kilku urządzeń z jednym kanałem bez rozwiązania dopuszczonego przez przepisy i dokumentację techniczną.
Dla kominka z otworem paleniskowym do 0,25 m² minimalny przekrój przewodu wynosi 14 × 14 cm albo średnica co najmniej 15 cm. Większy otwór paleniskowy wymaga przewodu o większym przekroju, zgodnie z wymaganiami technicznymi i instrukcją urządzenia.
| Rodzaj urządzenia | Wymagany sposób podłączenia | Minimalny przekrój lub średnica |
| Kominek do 0,25 m² | Własny przewód dymowy | 14 × 14 cm lub 15 cm |
| Kominek z większym paleniskiem | Własny przewód o większym przekroju | Według wymagań technicznych i dokumentacji |
| Kocioł na paliwo stałe | Samodzielny przewód dymowy | Według mocy, paliwa i instrukcji kotła |
Dwa sąsiadujące kanały o przekroju 14 × 14 cm nie powinny być automatycznie traktowane jako jeden większy przewód. Każdy kanał pracuje jako osobny tor przepływu, dlatego sposób podłączenia trzeba ocenić na podstawie dokumentacji kominka, wysokości komina, jego szczelności i wyników kontroli kominiarskiej.
Jak dopasować średnicę czopucha?
Średnica rury powinna odpowiadać średnicy króćca urządzenia oraz wymaganiom producenta. Nie należy samodzielnie redukować lub powiększać przekroju tylko dlatego, że dostępny element ma zbliżony wymiar.
Jeżeli króciec kotła ma średnicę około 140 mm, a dostępne są rury o średnicy 130 albo 150 mm, trzeba zastosować fabryczną redukcję lub przejście przeznaczone do instalacji dymowych. Szczeliny nie wolno wypełniać przypadkowym klejem, cementem ani materiałem bez odporności termicznej.
W przypadku starego, murowanego otworu kominowego najpierw należy sprawdzić jego stan, wymiary oraz szczelność. Rozeta pełni przede wszystkim funkcję maskującą i nie zastępuje prawidłowego połączenia czopucha z przewodem.
Jak zadbać o komin nad dachem?
Wysokość komina wpływa na ciąg. Zbyt krótki przewód może powodować trudności z rozpalaniem, dymienie przy otwieraniu drzwiczek i cofanie spalin do pomieszczenia.
Wylot powinien być usytuowany zgodnie z zasadami dotyczącymi odległości od kalenicy, połaci dachowej i sąsiednich przeszkód. Komin musi znajdować się w strefie, w której wiatr nie będzie wtłaczał powietrza do przewodu.
Wysokość około 5 m nie jest sama w sobie przesadą. Ostateczne wymiary zależą od przekroju kanału, rodzaju urządzenia, jego mocy, wysokości budynku oraz warunków na dachu.
Jakich błędów unikać przy montażu?
Nieprawidłowe podłączenie może uszkodzić komin, pogorszyć ciąg i zwiększyć ryzyko pożaru sadzy. Przed pierwszym uruchomieniem instalację należy sprawdzić pod względem zgodności z projektem oraz instrukcją urządzenia.
Najczęściej problemy wynikają z następujących zaniedbań:
Nie należy podłączać do komina przypadkowych piecyków, urządzeń samodzielnie wykonanych ani kotłów bez wymaganych oznaczeń. System kominowy jest przeznaczony do pracy z określonym typem urządzenia, temperaturą spalin i paliwem.
Przed pierwszym paleniem trzeba wykonać odbiór kominiarski. W przypadku nowego komina systemowego zaleca się także odczekać co najmniej 14 dni od zakończenia montażu oraz rozpocząć pracę od stopniowego podnoszenia temperatury.
Warto zapamiętać:
